■独创功能

1.双向变换功能：统一模块实现AC/DC和DC/AC双向变换功能，电流方向变化时平滑过渡；

2.内置高频隔离变压器：保障双向变换模块的高可靠性；

3.超宽的直流输出电压范围：4Vdc-15Vdc,满足各种充放电电压范围的需要；

■主要特点

  ·性能卓越的并网I型三电平技术：低谐波，高功率因数，高效率

   ·电网适应性强：极强的电网适应性，时刻保证高质量和高可靠的功率输出

   ·直流输出电压宽范围：能提供不同电压范围的功率输出，功率使用更灵活

   ·智能控温更节能：不同的功率输出不同风扇功率输出，进一步节能

   ·相序自适应：交流接线不分相序，设备内部智能识别调整相序

   ·全数字化控制：双DSP设计，实现整流逆变全数字化控制，确保控制的高可靠性

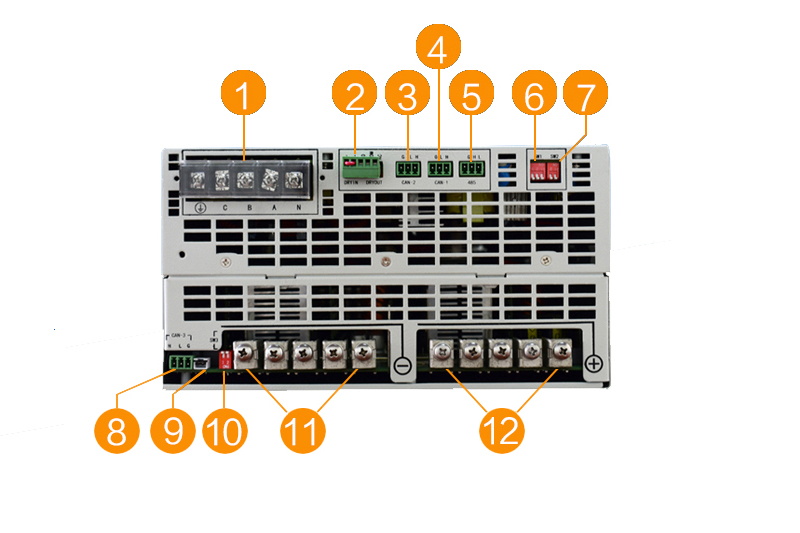

尺寸图

   1、 三相交流电源接口

   2、 干结点接口

   3、 CAN2

   4、 CAN1

   5、485

   6、SW1 拨码开关

   7、SW2 拨码开关

   8、CAN3

   9、CAN匹配电阻短接口

   10、SW3拨码开关

   11、直流电压端口负极

   12、直流电压端口正极
